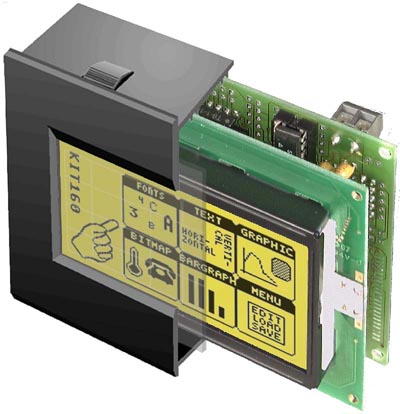

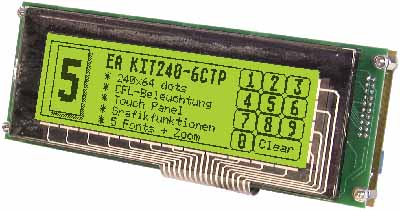

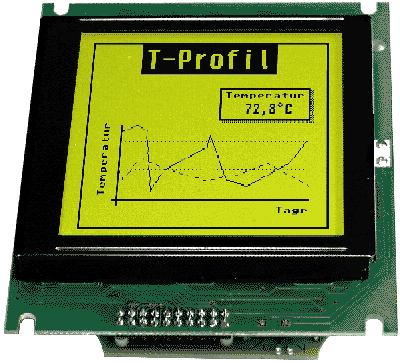

następujące tematy znajdą Państwo na tej stronie: [ wyświetlacze alfanumeryczne sterowane przez łącze RS |  ze zmienianą czcionką |  z wpisywanymi komunikatami |  graficzne - inteligentne |  ] [  zestawy graficzne |  HLG |  strona główna  |  e-mail ] wyświetlacze alfanumeryczne / matrycowe ze złączem szeregowym RS-232 wyświetlacze graficzne ze złączem szeregowym RS-232 wyświetlacze siedmiosegmentowe ze złączem szeregowym RS-232 "Seriellen" -ze złączem szeregowym standardowe wyświetlacze LCD ze sprzęgiem RS-232 lub RS-422 "Dynamische" -ze zmianą czcionki wyświetlacze LCD ze znakami o zmienianej wielkości z wpisanymi tekstami wyświetlacze LCD z wpisywany do pamięci tekstami zarządzanymi przez RS-232 inteligentne wyświetlacze graficzne sterowane przez łącze szeregowe RS-232 zestawy graficzne z ekranem dotykowym / wejściem klawiatury High-Level-Grafikkontroller układ inteligentnego, scalonego kontrolera wyświetlaczy sterowanych przez łącze szeregowe RS-232 seria 3117 / 3118 4 cyfrowe, ze znakmi o wysokości 25mm/50mm, 6-cyfrowe o wysokości 25mm    "Seriellen" ze złączem RS-232 / RS-422 seria EA SER Nasze wyświetlacze ze złączem szeregowym ("Seriellen") są kompletnymi wyświetlaczami alfanumerycznymi dostarczanymi z sterownikami i ramkami do zabudowy. Moduł wyświetlacza LCD jest dostarczany ze sprzęgiem złącza szeregowego RS-232 (opcjonalnie RS-422). Przyłączenie następuje przez standardowe złącze RS-232C (lub opcjonalnie RS-422). Szybkość transmisji danych jest ustawiana na 300, 1200, 2400 lub 9600 bodów. Wszystkie funkcje sterujące pozycją kursora (przesunięcie wiersza etc.) są wspomagane automatycznie. Wyświetlacze są wykonywane z podświetleniem LED,, które można programowo wyłączać. Wszystkie wyświetlacze dostarczane jako zasilane napięciem 5V DC lub opcjonalnie 9V ... 35V DC (oprócz wyświetlaczy 8- i 16- liniowych). Adresowanie: poprzez ustawiane adresy możemy na jednej magistrali obsługiwać do 64 wyświetlaczy (EA OPT-DIP6). Mniejsze ilości są dostępne w krótkim terminie z magazynu centralnego w Niemczech. Więcej informacji przeczytają Państwo na naszej stronie o nowościach lub w naszej dokumentacji w formacie pdf. Wyświetlacze ze złączem szeregowym RS-232C / RS-422 i podświetleniem LED numer zamówieniowy / oznaczenie wiersze x ilość znaków wysokość znaków wymiary modułu szerokość x wysokość x głębokość obszar czynny szerokość x wysokość odpowiednia ramka typowy pobór prądu wyświetlacze 1-rzędowe EA SER081-CNLED 1 x 8 11,48 mm 77x54x26 56,5x22 obudowa samozatrzaskowa 120 mA EA SER081-CNLED 1 x 8 10,8 mm 84x44x26 61x15,8 017-2UKE 30 mA EA SER161-DNLED 1 x 16 6,56 mm 80x36x27 64,5x13,8 017-1UKE 100 mA EA SER161-ENLED 1 x 16 9,66 mm 122x32x27 69x13 017-6UKE 170 mA EA SER161-GNLED 1 x 16 14,5 mm 151x40x27 120x23 017-24KE 190 mA wyświetlacze 2-rzędowe EA SER082-CNLED 2 x 8 11,44 mm 84x44x27,5 63x25 017-8UKE 90 mA EA SER162-N3LW niebieski 2 x 16 5,55 mm 80x36x27 61x15,8 017-2UKE 40 mA EA SER162-CNLED 2 x 16 4,35 mm 80x36x27 64,5x13,8 017-1UKE 90 mA EA SER162-NLED 2 x 16 5,55 mm 84x44x27 61x15,8 017-2UKE 120 mA EA SER162-NLW niebieski 2 x 16 5,55 mm 84x44x27 64,5x16 017-2UKE 40 mA EA SER162-92NLED 2 x 16 6,68 mm 77x54x26 56,5x22 obudowa samozatrzaskowa 120 mA EA SER162-VNLED 2 x 16 7,8 mm 100x42x29 80x20,5 017-7UKE 90 mA EA SER162-BNLED 2 x 16 9,66 mm 122x44x27 99x24 017-12UKE 360 mA EA SER162-BNLW niebieski 2 x 16 9,66 mm 122x44x29 99x24 017-12UKE 65 mA EA SER202-NLED 2 x 20 5,55 mm 116,5x39x27 85x18,6 017-7UKE 210 mA EA SER202-NLW niebieski 2 x 20 5,55 mm 116,5x39x26 85x18,6 017-7UKE 40 mA EA SER202-BHNLED 2 x 20 9,20 mm 146x43x27 123x23 017-24KE 270 mA EA SER202-CNLED 2 x 20 12,7 mm 182x60x27 147x35,2 017-27KE 225 mA EA SER242-NLED 2 x 24 5,55 mm 118x36x27 93,5x15,8 017-14UKE 150 mA EA SER242-BNLED 2 x 24 9,66 mm 208x40x29 178x23 -- 190 mA EA SER402-NLED 2 x 40 5,55 mm 182x33,5x29 154,1x15,3 017-4UKE 150 mA EA SER402-NLW niebieski 2 x 40 5,55 mm 182x33,5x27 154,1x15,3 017-4UKE 40 mA wyświetlacze 4-rzędowe EA SER164-NLED 4 x 16 4,75 mm 87x60x27 61,8x25,4 017-8UKE 220 mA EA SER204-92NLED 4 x 20 3,72 mm 77x54x26 56,5x22 obudowa samozatrzaskowa 120 mA EA SER204-4NLED 4 x 20 4,03 mm 80,5x47x29 60x22 -- 90 mA EA SER204-NLED 4 x 20 4,75 mm 98x60x29 76x25,2 017-9UKE 260 mA EA SER204-NLW niebieski 4 x 20 4,75 mm 98x60x29 76x25,2 017-9UKE 45 mA EA SER204-BNLED 4 x 20 9,2 mm 146x62,5x27 123x42,5 017-25KE 810 mA EA SER204-CNLED 4 x 20 12,7 mm 182x90x27 147x65,4 017-28KE 225 mA EA SER404-HNLED 4 x 40 4,89 mm 190x54x27 147x29,5 017-13UKE 440 mA EA SER404-NLW niebieski 4 x 40 4,89 mm 190x54x27 147x29,5 017-13UKE 75 mA wyświetlacze 8-rzędowe EA SER408-NLED 8 x 40 4,2 mm 180x65x27 134x40 017-10UKE 300 mA wyświetlacze 16-rzędowe EA SER4016-NLED 16 x 40 3,6 mm 144x104x27 114x64 --- 700 mA *) adresowanie przez adresy w EEPROM.  Dynamische Dotmatrix Displays Wyświetlacze ze zmienianą czcionką umożliwiają w dowolnym momencie pracy wybranie jednej z 4 czcionek. Przez to teksty lub wartości pomiarowe zostaną uwydatnione i bedą dobrze odczytywane, z dużej odległości, . Bez konieczności stosowania drogiego modułu graficznego, możemy urzeczywistnić zindywidualizowany wygląd wyświetlacza. Możemy także załadować małą grafikę, jak chociażby ikonkę lub logo firmy, przez wbudowane złącze RS-232. Wszystkie wyświetlacze są wykonane z podświetleniem LED. Mniejsze ilości są dostępne w krótkim terminie z magazynu centralnego w Niemczech. Więcej informacji przeczytają Państwo w naszej dokumentacji w formacie pdf. wyświetlacze z dynamiczną zmianą liternictwa oznaczenie elementu czcionka: zestaw 0 zestaw 3 wymiary modułu obszar czynny podłączenie szybkość transmisji pobór prądu uwagi EA DYN164-NLED 4x16/3.4mm 2x8/6.8mm 52x44x27 46x18,5 RS-232 9600 90 mA także inne szybkości transmisji EA DYN204-NLED 4x20/4.5mm 2x10/9.0mm 68x39x20 62x22,4 RS-232 300..9600 90 mA   EA DYN218-N2LED 8x21/3.6mm 4x10/7.2mm 93x70x28 71,6x40 RS-232 lub RS-422 300..9600 200/220 mA   EA DYN218-N3LED 8x21/3.6mm 4x10/7.2mm 84x60x26 59,4x38 RS-232 lub RS-422 300..9600 160/180 mA   EA DYN308-NLED 8x30/3.7mm 4x15/7.4mm 180x65x29 134x49,2 RS-232 300..9600 460 mA szerokie liternictwo EA DYN3016-NLED 16x30/3.1mm 8x15/6.2mm 144x104x29 114x64 RS-232 300..9600 860 mA szerokie liternictwo EA DYN408-NLED 8x40/3.7mm 4x20/7.4mm 180x65x29 134x49,2 RS-232 300..9600 460 mA   EA DYN4016-NLED 16x40/3.1mm 8x20/6.2mm 144x104x29 114x64 RS-232 300..9600 860 mA   wyświetlacze z wpisywanymi tekstami 64 komunikatów seria EA TXT wszystkie te wyświetlacze zawierają pamięć EEPROM. Stąd możliwe jest zapisywanie i zmiany do 64 pojedynczych lub wieloczęściowych tekstów. Pojedyncze teksty są wywoływane rozkazem przesłanym przez łącze szeregowe lub przez przyłożenia napięcia (seria EA TXT-xxxNLED). Służy do tego 6 wejść. Reagują one na obecność napięcia o wartości od 3V do 60V. Wbudowane podświetlenie LED poprawia kontrast i umożliwia odczyt wyświetlacza także przy złym oświetleniu zewnętrznym. Mniejsze ilości są dostępne w krótkim terminie z magazynu centralnego w Niemczech. Więcej informacji przeczytają Państwo w naszej stronie o nowościach lub w naszej dokumentacji w formacie pdf. wyświetlacze z pamięcią tekstu, lączem RS-232C i 6 wejściami cyfrowymi numer zamówieniowy / oznaczenie wiersze x ilość znaków wysokość znaków wymiary modułu szerokość x wysokość x głębokość obszar czynny szerokość x wysokość odpowiednia ramka typowy pobór prądu EA TXT162-CNLED 2 x 16 4,35 mm 80x36x27 64,5x13,8 017-1UKE 90 mA EA TXT162-NLED 2 x 16 5,55 mm 84x44x27 61x15,8 017-2UKE 120 mA EA TXT162-BNLED 2 x 16 9,66 mm 122x44x27 99x24 017-12UKE 360 mA EA TXT202-NLED 2 x 20 5,55 mm 116,5x39x27 85x18,6 017-7UKE 210 mA EA TXT202-BHNLED 2 x 20 9,20 mm 146x43x27 123x23 017-24KE 270 mA EA TXT202-CNLED 2 x 20 12,7 mm 182x60x27 147x35,2 017-27KE 225 mA EA TXT242-NLED 2 x 24 5,55 mm 118x36x27 93,5x15,8 017-14UKE 150 mA EA TXT402-NLED 2 x 40 5,55 mm 182x33,5x27 154,1x15,3 017-4UKE 150 mA EA TXT164-NLED 4 x 16 4,75 mm 87x60x27 61,8x25,4 017-8UKE 220 mA EA TXT204-NLED 4 x 20 4,75 mm 98x60x27 76x25,2 017-9UKE 260 mA EA TXT204-BNLED 4 x 20 9,2 mm 146x62,5x27 123x42,5 017-25KE 810 mA EA TXT204-CNLED 4 x 20 12,7 mm 182x90x27 147x65,4 017-28KE 225 mA EA TXT404-HNLED 4 x 40 4,89 mm 190x54x27 147x29,5 017-13UKE 440 mA inteligentne wyświetlacze graficzne inteligentne wyświetlacze graficzne mają budowane złącze szeregowe RS-232. Dwa lub trzy wbudowane zestawy znaków oraz różne funkcje graficzne pozwalają szybko i oszczędnie wprowadzić je do użycia. Poza zasilaniem +5V i sygnałami standardu RS-232 - inne sygnały nie są nam potrzebne. Do pracy nie jest niezbędne żadne inne oprogramowanie, czy sterowniki. Wszystkie procedury graficzne są zaimplementowane we wbudowanym w wyświetlacz kontrolerze wysokiego poziomu (High-Level-Grafikkontroler). Umożliwia to budowanie odpowiedniego wyglądu ekranu przy użuciu niewielkiej ilości rozkazów. Wszystkie funkcje są wywoływane przez podanie współrzędnych x/y , co umożliwia posadowienie funkcji z dokładnością do jednego punktu obrazowego. Na przykład prostą (Gerade) oznaczamy: G x1 y1 x2 y2. Więcej informacji przeczytają Państwo w naszej dokumentacji w formacie pdf.  oznaczenie  rozdzielczoć  wymiary  fonty  opcje  uwagi  dokumentacja foto  EA GE120-5NV24  120x32  68x39x13   2 + Zoom    podświetlenie LED  GE120    EA GE128-6N9V24  128x64  57x46x7,5 (15)  5 + Zoom    podświetlenie folią  GE128-69    EA GE128-6N3V24  128x64  84x60x24  3 + Zoom  DIP6  podświetlenie LED  GE128-6    EA GE128-7KV24  128x128  85x100x28  3 + Zoom  DIP6  podświetlenie LED  GE6963    EA GE240-6KV24  240x64  180x65x28  3 + Zoom  DIP6  podświetlenie LED    EA GE240-6KCV24  240x64  189x65x36  3 + Zoom  DIP6   negatywowy FSTN niebieski, podświetlenie =lampa CFL    EA GE240-7KV24  240x128  144x104x28  3 + Zoom  DIP6  podświetlenie LED    EA GE240-7KCV24  240x128  151x104x36  3 + Zoom  DIP6   negatywowy FSTN niebieski, podświetlenie =lampa CFL    EA GE240-7K2CV24  240x128  170x105x36  3 + Zoom  DIP6 negatywowy FSTN czarno-biały, odświetlenie =lampa CFL    zestawy graficzne w obudowach / z płytą czołową ELECTRONIC ASSEMBLY oferuje 2 różnej wielkości wyświetlacze graficzne w samozatrzaskowych obudowach: EA KIT122, KIT128 i KIT160. 3 następne wykonania: EA KIT240-6, -7 i KIT320-8 są dostarczne opcjonalnie z pasywowanym panelem montażowym w kolorach czarnym lub niebieskim. Sterowanie odbywa się albo przez łącze RS-232, albo przez 8-bitową szyną, lub złącze RS-422, lub łącze szeregowe synchroniczne, taktowane. Wersja -GXT umożliwia zdefiniowanie do 256 obrazów/ekranów, które można wywoływać/wyzwalać/inicjować przez 8 sygnałów napięciowych o poziomie 5V / 24V. Poprzez użycie różnych wbudowanych czcionek i rozkazów graficznych wydajne programowanie tego wyświetlacza jest dziecinnnie proste: Wszystkie funkcje są, poprzez podanie współrzędnych x/y, osadzane na ekranie, z dokładnością do jednego punktu obrazowego. Na przykład: prostą (Gerade) rysujemy sekwencją: ESC G x1 y1 x2 y2. Kilka wykonań dotarczamy z wbudowanym ekranem dotykowym, co umożliwia wprowadzanie danych poprzez dotykanie powierzchni ekranu lub poprowadzenie interakcji z operatorem poprzez zmianę treści obrazu. Proszę przetestować ekran graficzny ! Mniejsze ilości są dostępne z magazynu centralnego w Niemczech. Więcej informacji o ekranach dotykowych znajdą Państwo na naszej dotykowej stronie lub w naszej dokumentacji w formacie pdf. oznaczenie elementu budowa  wymiary czcionki opcje  uwagi opis foto  EA KIT120-5LED  120x32  70x45x24 mm  >5  9..36V, ekran dotykowy  podświetlenie LED żółto/zielone  KIT120  EA KIT128-V24  128x64  101x78x35 mm  10  18..36V, RS-422 ekran dotykowy  podświetlenie LED żółto/zielone  KIT128  EA KIT160-6LED 160x80  101x78x35 mm  >5  9..35V,RS-422, ekran dotykowy   podświetlenie LED żółto/zielone KIT160  EA KIT240-6C  240x64  180x65x40 mm  >5  9..35V,RS-422, ekran dotykowy  niebieski z białym podświetleniem lampą CFL  KIT240-6    EA KIT240-6LED  podświetlenie LED żółto/zielone  EA KIT240-7C  240x128  144x104x40mm  >5  9..35V,RS-422, ekran dotykowy   niebieski z białym podświetleniem lampą CFL  KIT240-7  EA KIT240-7LED  podświetlenie LED żółto/zielone   EA KIT320-8C 320x240 156x120x40mm 16 9..35V,RS-422, ekran dotykowy niebieski z białym podświetleniem lampą CFL KIT320-8   EA KIT320-8LW podświetlenie LED żółto/zielone   kontrolery grafiki wysokiego poziomu (High-Level-Grafikkontroller) Wszyscy znają maksymalnie oszczędny zestaw rozkazów tak zwanych "kontrolerów graficznych": HD 61202, SED 1520 czy T6963C. Często mamy do dyspozycji tylko 1, wbudowany zestaw znaków, bez dostępu do znaków różnej wielkości czy prostych procedur. ELECTRONIC ASSEMBLY oferuje jako pierwsze rodzaj scalonego interpretera ["„Interpreter-IC"“] z językiem wysokiego poziomu jako nakładkę dla wielu standardowych wyświetlaczy, a wszystko to w jednej obudowie SMD [PLCC44]. Po użyciu dokładnie 4 zewnętrznych elementów (1 rezonatora kwarcowego i 3 kondensatorów) stawiamy do Państwa dyspozycji (między innymi): 3 zestawy znaków i każdą ilość funkcji graficznych. Każda funkcja działa z dokładnością do jednego punktu obrazowego poprzez podanie współrzędnych (także w trybie tekstowym ! "Textmode"). Więcej informacji o kontrolerach znajdą Państwo w naszej dokumentacji przygotowanej w formacie pdf : EA IC1520 / EA IC202 / EA IC6963. Mniejsze ilości są dostępne z magazynu centralnego w Niemczech. EA 3117 / 3118 Wyświetlacze cyfrowe 25mm i 50mm przeznaczone dla wizualizacji wartości pomiarów, w salach szkolnych, fabrycznych i tym podobnych miejscach. Dostarczamy wyświetlacze ze sprzęgiem RS-232 albo RS-422. Zakres wyświetlanych znaków obejmuje między innymi cyfry 0-9, litery A, B, C, D, E, F, H, L, P, U ... Wyświetlacze mają 3 lub 5 punktów dziesiętnych i 1 lub 2 dwukropki indywidualnie ustawiane. Napięcie zasilania wynosi 5V, a szybkość transmisji jest ustawiana od 300 bodów, do 19.200 bodów. Wszystkie wersje są dostarczane z podświetleniem i bez podświetlenia. Nazwa modułu ilość znaków * wysokość wymiary przednia ramka montażowa oznaczenie modułu RS-422 opis EA 3117-25 4 x 25mm 110x53x25mm w komplecie EA OPT-RS422 3117.pdf (366kB) EA 3117-25EL EA 3117-50 4 x 50mm 188x83x25mm w komplecie EA OPT-RS422 EA 3117-50EL EA 3118-25 6 x 25mm 152x53x25mm --- EA OPT-RS422 3118.pdf (314kB) EA 3118-25EL [ wyświetlacze alfanumeryczne sterowane przez łącze RS |  ze zmienianą czcionką |  z wpisywanymi komunikatami |  graficzne - inteligentne |  ] [  zestawy graficzne |  HLG |  strona główna  |  e-mail ] Stan z dnia: 23 września 2003
